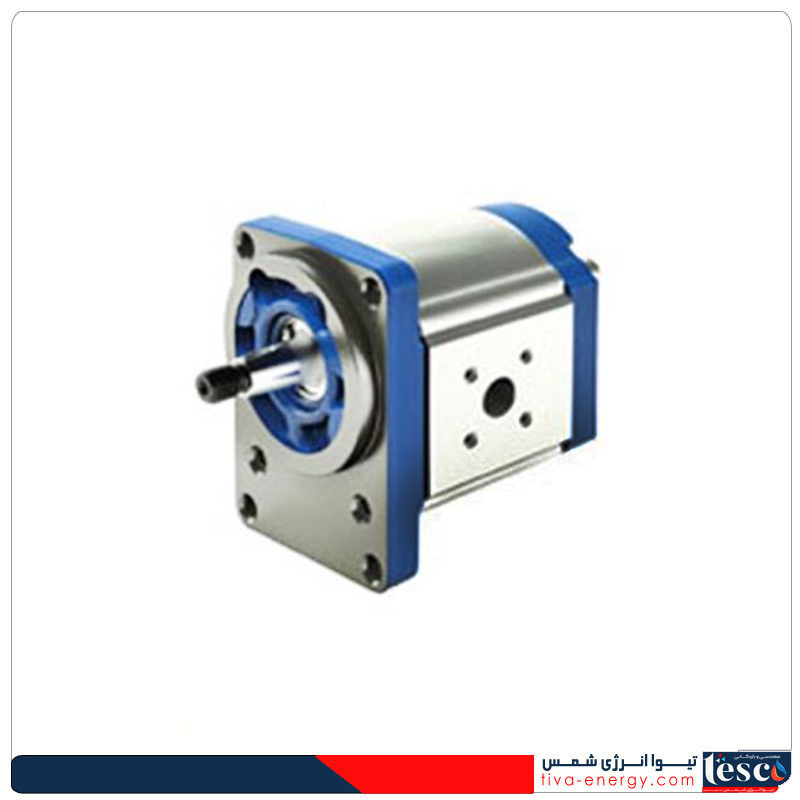

پمپ دنده ای رکسروت آلمان
پمپ دندهای رکسروت (REXROTH) یکی از معروفترین و قابلاعتمادترین برندها در حوزهی سیستمهای هیدرولیک صنعتی و موبایل است. این پمپها برای تأمین جریان یکنواخت روغن هیدرولیک در سیستمها استفاده میشوند و در صنایع مختلف از جمله ماشینآلات راهسازی، پرسها، دستگاههای تزریق پلاستیک و خطوط تولید کاربرد دارند.
پمپ دندهای (Gear Pump) نوعی پمپ جابجایی مثبت (Positive Displacement) است که با استفاده از دو چرخدنده (یکی محرک و یکی متحرک) باعث مکش و رانش روغن میشود.
در برند REXROTH این پمپها با دقت بالا، عمر طولانی، و کارکرد در فشارهای بالا طراحی شدهاند.
انواع پمپ دندهای رکسروت
بهطور کلی پمپهای دندهای رکسروت به دو گروه اصلی تقسیم میشوند:
پمپ دندهای خارجی (External Gear Pump)
در این نوع، هر دو چرخدنده درگیر با هم هستند و گردش آنها سبب مکش روغن از سمت ورودی و تخلیه به خروجی میشود.
- سریهای پرکاربرد:
- AZPF — معمولاً برای ماشینآلات کشاورزی و صنعتی سبک
- AZPG — مناسب برای فشارهای بالاتر تا حدود 250 بار
- AZPW — مدل سنگینتر با راندمان بالا
- ویژگیها:
- فشار کاری: تا حدود 315 بار
- دبی خروجی: 1 تا 100 لیتر در دقیقه
- قابلیت اتصال مدولار با پمپهای دیگر رکسروت
- وزن کم، راندمان حجمی بالا
پمپ دندهای داخلی (Internal Gear Pump)
در این نوع، یک چرخدنده داخلی با دندهای کوچکتر (پینیون) درگیر شده و فضای بینشان باعث مکش و تخلیه روغن میشود.
- سریهای پرکاربرد:
- PGH4 / PGH5 — مخصوص سیستمهای فشار بالا و صدای کم
- PGF2 / PGF3 — اندازههای جمعوجورتر برای دستگاههای صنعتی کوچک
- ویژگیها:
- فشار کاری تا 250 بار
- صدای بسیار کم در مقایسه با نوع خارجی
- راندمان مکانیکی بالاتر
- عملکرد نرم و مناسب برای کارهای دقیق و مداوم
تفاوت اصلی بین پمپ دندهای داخلی و خارجی
| ویژگی | پمپ دندهای خارجی | پمپ دندهای داخلی |
| سطح صدا | نسبتاً زیاد | بسیار کم |
| فشار کاری | تا 315 بار | تا حدود 250 بار |
| دقت و نرمی کارکرد | متوسط | بسیار بالا |
| کاربردها | عمومی و صنعتی سنگین | سیستمهای کنترل دقیق و هیدرولیک مدرن |
مشخصات فنی پمپ دندهای خارجی رکسروت (سری AZPF)
این سری یکی از پرمصرفترین پمپهای دندهای خارجی در دنیا است.
جدول مشخصات فنی AZPF
| پارامتر | محدوده عملکرد |
| حجم جابجایی (cm³/rev) | 4 تا 28 |
| فشار کاری مداوم | تا 250 بار |
| فشار لحظهای | تا 280 بار |
| فشار پیک | تا 300 بار |
| فشار ورودی | حداقل 0.7 بار |
| سرعت حداقل | 500 – 600 rpm |
| سرعت حداکثر | 2500 – 4000 rpm |
| نوع سیال | روغن هیدرولیک معدنی (HLP) |
| نوع نصب | فلنج ISO |
| راندمان | بالا (به دلیل طراحی ساده) |
نکته فنی: با افزایش حجم جابجایی، حداکثر فشار مجاز کاهش پیدا میکند (مثلاً سایزهای بزرگتر فشار کمتری تحمل میکنند).
مشخصات فنی پمپ دندهای داخلی رکسروت (سری PGF – فشار متوسط)
جدول مشخصات فنی PGF
| پارامتر | محدوده عملکرد |
| حجم جابجایی (cm³/rev) | 1.7 تا 40 |
| فشار کاری مداوم | تا 210 بار |
| فشار لحظهای | تا 250 بار |
| سرعت حداقل | حدود 500 rpm |
| سرعت حداکثر | 2500 – 3600 rpm |
| دبی (در 1450 rpm) | تا حدود 60 لیتر/دقیقه |
| ویسکوزیته مجاز | 10 تا 300 mm²/s |
| دمای کاری | -20 تا +100 درجه |
| نوع سیال | HLP / HEES / HEPR |
| سطح صدای کاری | بسیار کم |
مزیت کلیدی: پمپ PGF دارای سیستم جبران لقی (gap compensation) است که باعث راندمان بالا و صدای کم میشود.
مشخصات فنی پمپ دندهای داخلی فشار بالا (سری PGH)
این سری حرفهایتر و برای فشارهای بالا طراحی شده است.
جدول مشخصات فنی PGH
| پارامتر | محدوده عملکرد |
| حجم جابجایی (cm³/rev) | 5 تا 200 |
| فشار کاری مداوم | تا 315 بار |
| فشار کاری در سایزهای بزرگ | 170 – 280 بار |
| سرعت کاری | تا حدود 3000 rpm |
| نوع طراحی | جبران لقی (High-pressure) |
| سطح صدا | بسیار پایین |
| کاربرد | سیستمهای صنعتی سنگین |
نکته مهم: در این سری، با افزایش سایز، فشار کاری کاهش پیدا میکند (مثلاً سایز 200 حدود 170 بار).
