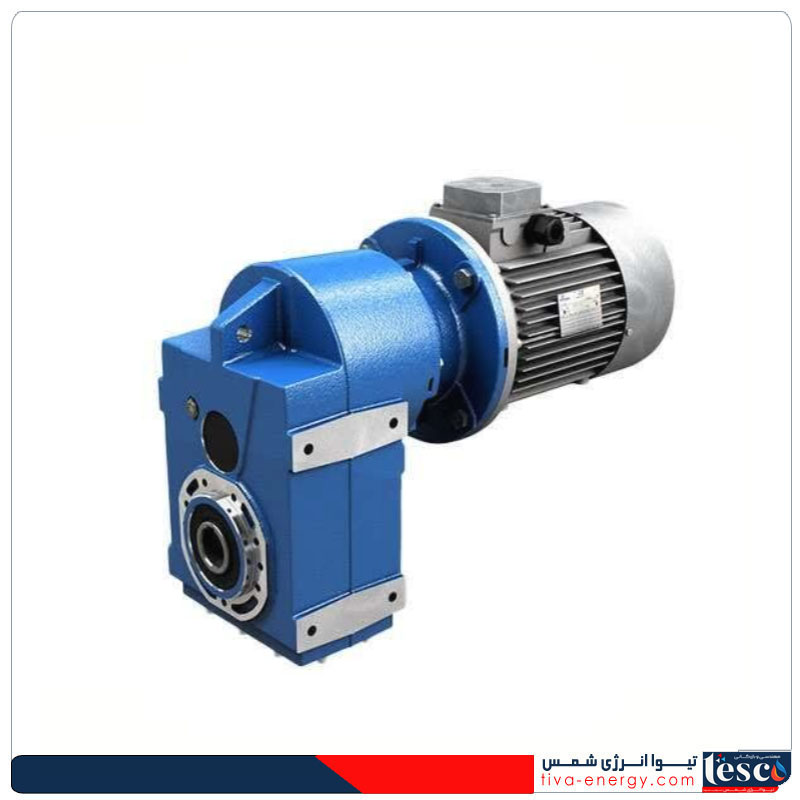

گیربکس آویز یا شافت موازی
گیربکس آویز که با نام گیربکس شافت موازی نیز شناخته می‌شود، نوعی از گیربکس صنعتی است که در آن محور ورودی و خروجی به‌صورت موازی با هم قرار دارند. این طراحی باعث می‌شود نیرو از طریق چند چرخ‌دنده هم‌راستا منتقل شود و انتقال توان با بازده بالا و بدون افت محسوس انجام گیرد. گیربکس آویز انتخابی ایده‌آل برای پروژه‌هایی است که به انتقال توان مؤثر، فضای نصب محدود و دوام بالا نیاز دارند. در صورت انتخاب برند معتبر و نصب استاندارد، این نوع گیربکس می‌تواند سال‌ها بدون نیاز به تعمیر اساسی کار کند.
گیربکس آویز یا شافت موازی جرء دسته گیربکس های متوسط است. گشتاور این گیربکس از 80 تا 1900 نیوتن متر است. ساختار این گیربکس یک دنده فولادی در ورودی این گیربکس است به الکترومونور متصل شده است. این گیربکس به دلیل حجم بالای ظرفبت روغن از طول عمر و ظرفیت حرارتی بالایی نسبت به سایر گیربکس های صنعتی برخوردار است.
ساختار و نحوه نصب
در این نوع گیربکس‌ها، معمولاً چرخ‌دنده‌های هلیکال (Helical Gear) یا دوبل هلیکال به کار می‌روند تا انتقال قدرت نرم‌تر، بی‌صدا و بدون لرزش انجام شود.
همچنین گیربکس آویز اغلب به‌صورت آویز از بدنه یا فریم دستگاه اصلی نصب می‌شود (بدون نیاز به پایه مستقل)، به همین دلیل نام «آویز» برای آن انتخاب شده است.
گیربکس های شافت موازی معمولاً از سه نوع چرخ دنده استفاده می کنند:
- دنده مستقیم: این نوع گیربکس ها ساده ترین نوع گیربکس شافت موازی هستند و معمولاً در کاربردهایی با بارهای سبک استفاده می شوند.
- دنده مارپیچ: این نوع گیربکس ها نسبت به گیربکس های دنده مستقیم، صدای کمتری تولید می کنند و توان بیشتری را منتقل می کنند.
- دنده دوبل مارپیچ: این مدل گیربکس از دو ردیف دنده مارپیچ تشکیل شده اند و از بالاترین راندمان و حداقل صدای تولیدی برخوردار هستند.
کاربردها
به‌دلیل طراحی جمع‌وجور، بازده بالا و تحمل گشتاور زیاد، این گیربکس‌ها در صنایع زیر کاربرد گسترده‌ای دارند:
- نوار نقاله‌ها و سیستم‌های انتقال مواد (Conveyors)
- خطوط بسته‌بندی و تولید
- صنایع سیمان و فولاد
- میکسرها، بالابرها و آسیاب‌ها
مزایای گیربکس آویز (شافت موازی)
- راندمان بالا (تا ۹۷٪) به‌دلیل درگیری دندانه‌ای دقیق.
- نصب آسان در فضاهای محدود به‌دلیل طراحی خطی و بدون نیاز به پایه.
- قابلیت تحمل گشتاورهای بالا در بارهای سنگین.
- عملکرد بی‌صدا و نرم به‌واسطه چرخ‌دنده‌های هلیکال.
- قابل کوپل شدن با الکتروموتورهای استاندارد فلنج‌دار (B5) یا موتورهای مخصوص.
نکات انتخاب گیربکس آویز
در انتخاب این نوع گیربکس باید پارامترهای زیر را به‌دقت بررسی کرد:
- توان موتور (kW)
- سرعت دور خروجی مورد نیاز (rpm)
- گشتاور خروجی (Nm)
- شرایط نصب و نوع کوپلینگ
- شرایط محیطی (رطوبت، دما، گرد و غبار)
