گیربکس کرانویل پینیون

گیربکس کرانویل پینیون

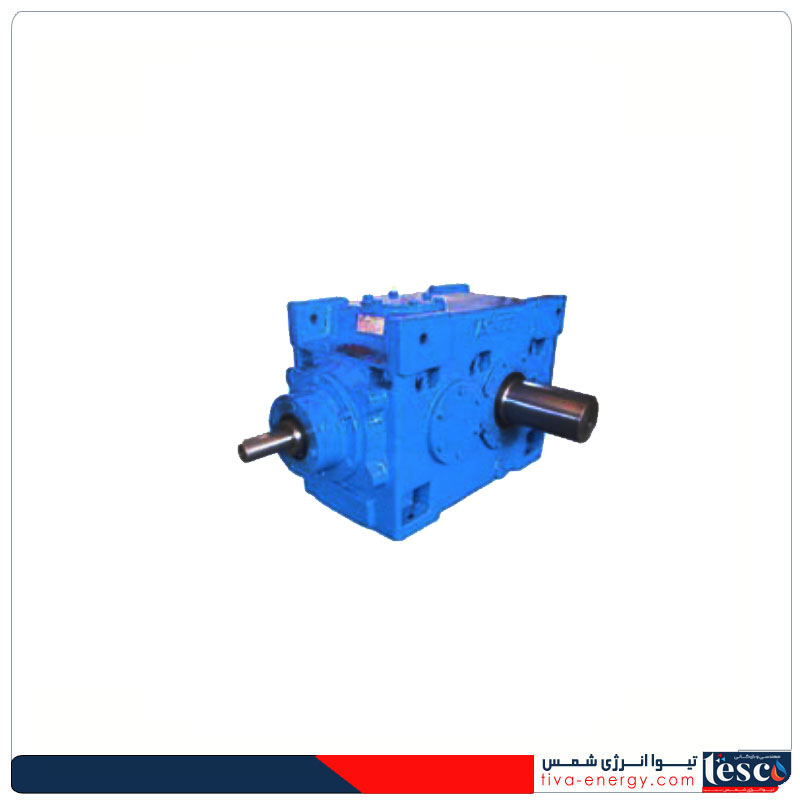

گیربکس کرانویل پینیون (Bevel Gearbox) یکی از انواع پرکاربرد گیربکس‌های صنعتی است که وظیفه‌اش انتقال توان و تغییر جهت حرکت در زاویه ۹۰ درجه است. این گیربکس از دو چرخ‌دنده مخروطی تشکیل شده است: یکی به نام پینیون (کوچک‌تر) و دیگری به نام کرانویل (بزرگ‌تر).

ویژگی‌ها و مزایا

• انتقال قدرت در زاویه ۹۰ درجه (و در برخی مدل‌ها تا زاویه‌های خاص دیگر).
• توانایی انتقال گشتاور بالا نسبت به گیربکس حلزونی.
• بازدهی بالاتر (معمولاً ۹۰٪ یا بیشتر) به دلیل درگیری غلتشی دنده‌ها.
• صدای کمتر و حرکت نرم‌تر در مدل‌های با کیفیت بالا.
• امکان استفاده در دورهای بالا بدون افت شدید بازده.

کاربردها

• نوار نقاله‌های سنگین
• صنایع معدنی و سیمان
• ماشین‌آلات بسته‌بندی و چاپ
• صنایع غذایی و دارویی
• سیستم‌های محرک دریچه‌ها و میکسرها
• ماشین‌آلات کشاورزی و راه‌سازی

انواع گیربکس کرانویل پینیون

کرانویل پینیون با توجه به نوع طراحی‌شان مدل‌های متفاوتی دارد که در ادامه آن‌ها را معرفی می‌کنیم:

• شافت بغل مارپیچ: نوع شافت بغل مارپیچ، دندانه‌های مارپیچ و خمیده‌ای دارد که به‌دلیل نوع طراحی‌اش، تماس دندانه‌های 2 چرخ دنده به تدریج و آهسته انجام می‌شود. البته این نوع از گیربکس‌ها ازنظر سبک اجرایی نیز تنوع زیادی دارند.
• شافت بغل هیپوئید: نحوه عملکرد این محصول دقیقا شبیه مدل مارپیچ آن بوده و تنها تفاوت آن‌ها در چرخدنده‌ها است. چرخنده‌های هیپوئیدها به‌صورت هیپربولیک هستند، یعنی طراحی آن‌ها به‌شکل مخروط نیست. ویژگی مهم دیگر این محصول، نرم‌دنده‌ها و لقی کمتر در آن‌ها است. به همین دلیل هیپوئیدها یکی از باکیفیت‌ترین محصولات نسبت به انواع دیگر آن به‌شمار می‌روند.
• شافت بغل پینیون صفر: شافت بغل پینیون صفر، قطعات چرخ دنده با دندانه‌های خمیده‌ای شکل دارد. نوع چرخ دنده‌های این محصول به‌صورت ترکیبی از چرخ دنده‌های ساده و مارپیچ است.
• پینیون مستقیم : چرخ دنده‌هایی که پینیون مستقیم دارد، شامل چرخ دنده‌های مخروطی شکل است که دندانه‌های مستقیم و ساده‌ای روی آن اجرا شده‌اند. در حالت کلی این نوع از گیربکس‌ها طراحی مخصوص به خود را دارند.
• کرانویل پینیون مارپیچ : نام این نوع از گیربکس‌ها نشان‌دهنده نوع طراحی چرخ دنده‌های آن است که به‌شکل مارپیچ طراحی شده‌اند. نوع طراحی این محصول به‌گونه‌ای است که باعث می‌شود دندانه‌های آن به‌صورت آهسته و تدریجی با هم تماس داشته باشند.
• کرانویل پینیون هیپوئید : این محصول شباهت زیادی به نوع مارپیچ آن‌ها دارد، اما در انعطاف و آزادی عمل متفاوت است. این نوع چرخ دهنده هم می‌تواند بالاتر و هم پایین‌تر از مرکز کرانویل حرکت کند. صدای این نوع گیربکس کم است و طول عمر بالایی دارد. کاربرد این محصول صنعتی در محورهای عقب خودروها است.
• کرانویل پینیون مستقیم: کرانویل پینیون مستقیم، چرخ‌دنده‌های مخروطی شکلی دارد و دندانه‌های آن به‌صورت ساده طراحی شده‌اند.
• کرانویل پینیون صفر : چرخ دنده‌های کرانویل صفر، دندانه‌های خمیده‌ای دارند. در واقع می‌توانیم بگوییم که چرخ‌دنده‌های این محصول به‌صورت ترکیبی از چرخ‌دنده‌های ساده و مارپیچ طراحی شده‌اند.
