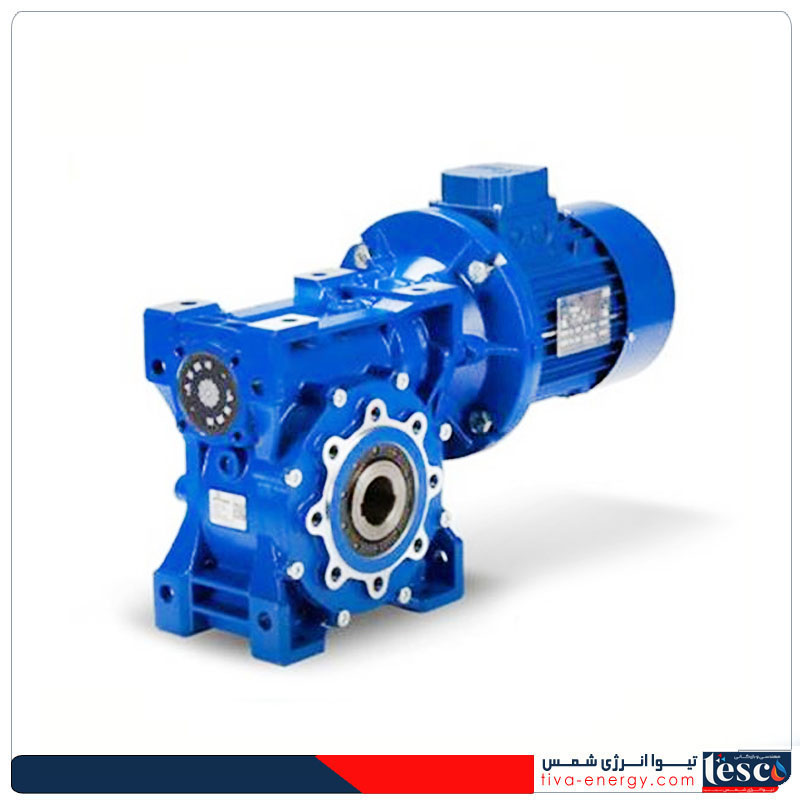

گیربکس حلزونی (Worm Gearbox)
گیربکس حلزونی یکی از مهم‌ترین و پرکاربردترین انواع گیربکس‌های صنعتی است که در بازار فعلی به عنوان گیربکس 90 درجه نیز شناخته می‌شود. گیربکس‌های حلزونی، به دلیل ساختار دو دنده‌ای خود، معمولاً در پروژه‌های مختلف صنعتی مورد استفاده قرار می‌گیرند و برای کارهای سنگین و متنوع بسیار مناسب هستند. اجزای اصلی تشکیل‌دهنده این نوع گیربکس شامل ماردون و چرخدنده است که اغلب از مواد مقاوم مانند فولاد و برنج ساخته می‌شوند. این اجزا شامل شافت، بلبرینگ و یک هاب کروی شکل نیز می‌باشد. گیربکس‌های حلزونی بر اساس نوع نصب به دو دسته پایه‌دار و فلنج‌دار و بر اساس خروجی به دو نوع شفت و هالو شفت تقسیم‌بندی می‌شوند.
ویژگی‌ها و مزایا
- کاهش دور و افزایش گشتاور: امکان کاهش دور در نسبت‌های بالا (مثلاً 1:10 تا 1:100 و بیشتر).
- ابعاد فشرده: طراحی کوچک و مناسب برای فضاهای محدود.
- انتقال نرم و بی‌صدا: به دلیل درگیری لغزشی چرخ‌دنده‌ها.
- خودقفل‌شوندگی: در بسیاری از موارد، زمانی که موتور خاموش می‌شود، بار نمی‌تواند برگشت کند (مخصوصاً در نسبت‌های بالا).
- نصب آسان: قابلیت نصب افقی و عمودی.
معایب
- بازده پایین‌تر نسبت به گیربکس‌های هلیکال یا شافت مستقیم به دلیل اصطکاک زیاد.
- گرم شدن در سرعت‌های بالا به علت درگیری لغزشی.
- نیاز به روغن‌کاری مداوم برای جلوگیری از سایش.
اجزای گیربکس حلزونی و نحوه عملکرد آن
- چرخ‌دنده‌های حلزونی: چرخدنده های حلزونی با دندانه‌هایی هستند که به صورت زاویه‌ای نسبت به محور چرخ دنده بریده شده و شکل مارپیچ را تشکیل می‌دهند. طراحی مارپیچ امکان عملکرد روان و بی صدا و همچنین افزایش ظرفیت حمل بار را در مقایسه با سایر چرخ دنده‌ها فراهم می‌کند.
- شفت ورودی: شفتی است که به منبع نیرو مانند موتور الکتریکی یا موتور متصل است که حرکت چرخشی گیربکس را فراهم می‌کند.
- شفت خروجی: شفتی است که به بار یا ماشین‌های محرک متصل و جایی که حرکت یا قدرت خروجی از گیربکس منتقل می‌شود.
- اتصال دنده با مارپیچ: چرخ دنده‌های مارپیچ در گیربکس در حین چرخش به هم مشبک می‌شوند و گشتاور را از شفت ورودی به شفت خروجی منتقل می‌کنند. دندانه های مارپیچ به تدریج درگیر می شوند و در نتیجه عملکرد نرم تر و بی صداتر در مقایسه با چرخ دنده ها انجام می‌شود.
- کاهش یا افزایش سرعت: بسته به نسبت دنده بین دنده‌های ورودی و خروجی، گیربکس حلزونی می‌تواند سرعت چرخش محور خروجی را نسبت به شفت ورودی کاهش یا افزایش دهد.
- روغن کاری: روانکاری مناسب برای به حداقل رساندن اصطکاک و سایش بین دندانه‌های دنده، تضمین عملکرد روان و افزایش طول عمر گیربکس ضروری است. روان کننده‌هایی مانند روغن یا گریس معمولاً برای کاهش اصطکاک و اتلاف گرمای تولید شده در حین کار استفاده می‌شوند.
- نصب و محفظه: گیربکس حلزونی در داخل یک محفظه قرار گرفته تا از چرخ دنده‌ها در برابر آلاینده‌ها محافظت کند و پشتیبانی ساختاری ایجاد کند. بسته به کاربرد ممکن است با استفاده از روش‌های مختلفی مانند فلنج نصب شود.
