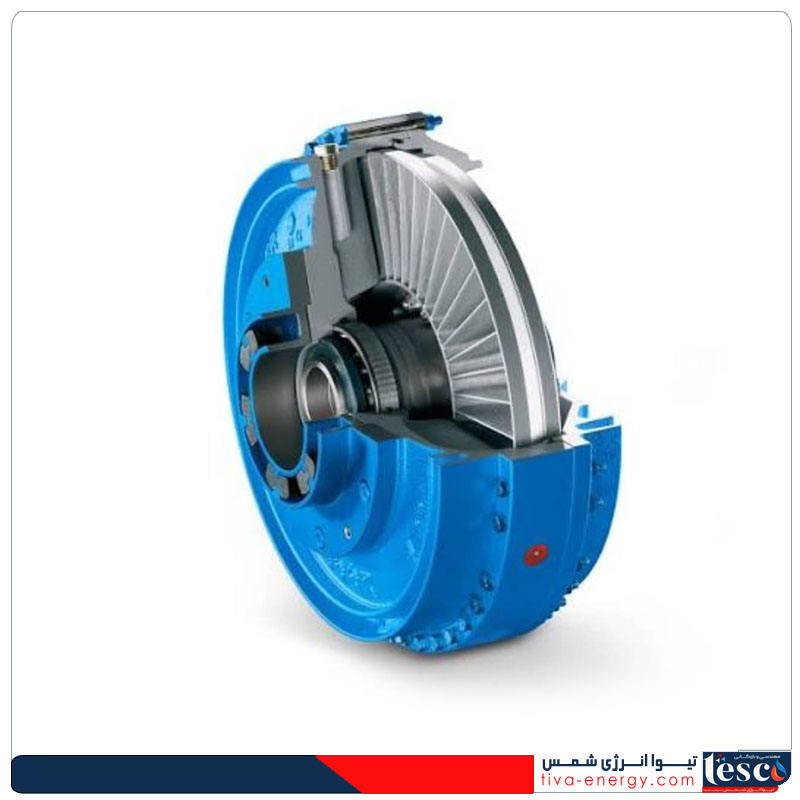

کوپلینگ FLUDEX
یک نوع کوپلینگ هیدرودینامیکی (Fluid Coupling) است که توسط شرکت Flender (فلِندر – زیرمجموعهٔ زیمنس) ساخته می‌شود. در این نوع کوپلینگ، قسمت محرک (ورودی) و قسمت متحرک (خروجی) به‌طور مکانیکی به هم متصل نیستند. انتقال گشتاور از طریق روغن یا سیال و به‌واسطهٔ حرکت چرخشی بین دو عضو پره‌دار انجام می‌شود.
این کوپلینگ‌ها در محدودهٔ توان حدود ۱٫۲ کیلووات تا ۲۵۰۰ کیلووات و در ۱۵ سایز مختلف تولید می‌شوند. محدودهٔ دمای کاری استاندارد معمولاً بین ۴۰- تا ۵۰+ درجهٔ سانتی‌گراد است.
نحوهٔ عملکرد و ویژگی های کوپلینگ FLUDEX
کوپلینگ FLUDEX شامل دو بخش اصلی است:
- پرهٔ راننده (impeller) در سمت محرک
- پرهٔ رانده‌شده (runner) در سمت خروجی
بین این دو، روغن یا سیال کاری وجود دارد که انرژی جنبشی را از پرهٔ راننده به پرهٔ رانده‌شده منتقل می‌کند (بر اساس اصل فُتینگر – Föttinger Principle).
از آنجا که همیشه اندکی لغزش (slip) بین دو سمت وجود دارد، این کوپلینگ قابلیت‌های زیر را دارد:
- محدود کردن گشتاور راه‌اندازی: در شروع حرکت، کوپلینگ اجازه نمی‌دهد گشتاور زیادی به موتور یا بار منتقل شود.
- محافظت در برابر اضافه‌بار: در صورت قفل شدن یا افزایش ناگهانی بار، لغزش سیال مانع انتقال مستقیم ضربه و گشتاور بالا به موتور می‌شود.
- جذب ارتعاش و شوک‌های مکانیکی: چون اتصال کاملاً صلب نیست، نوسانات پیچشی و لرزش‌ها توسط سیال جذب می‌شوند
برخی مدل‌ها دارای محفظهٔ تأخیر (Delay Chamber) هستند تا در زمان استارت مقدار سیال فعال کمتر باشد و گشتاور اولیه نرم‌تر اعمال شود. سپس با پر شدن تدریجی محفظه، کوپلینگ به توان کامل می‌رسد.
همچنین بعضی نسخه‌ها دارای کنترل الکترونیکی، فیوز حرارتی و سنسور دما برای ایمنی بیشتر هستند.
موارد استفاده کوپلینگ FLUDEX
کوپلینگ‌های FLUDEX برای کاربری‌های سنگین صنعتی به‌ویژه در جایی که جرم دوّار زیاد یا شروع نرم لازم است استفاده می‌شوند، از جمله:
- نوار نقاله‌ها (Conveyors)
- سنگ‌شکن‌ها و آسیاب‌ها
- صنایع معدنی و سیمان
- تصفیه‌خانه‌ها، صنایع شکر و کاغذ
- ویژگی‌های مهم کاربردی:
- شروع نرم و بدون شوک مکانیکی
- محافظت از سیستم در برابر اضافه‌بار
- جذب ارتعاشات و نوسانات پیچشی
توجه: FLUDEX به‌تنهایی عدم هم‌محوری (Misalignment) را جبران نمی‌کند؛ بنابراین معمولاً همراه با یک کوپلینگ انعطاف‌پذیر (مانند N-EUPEX) نصب می‌شود.
نکات مهم در انتخاب و نصب
- باید تعادل دینامیکی دقیق رعایت شود (استاندارد DIN ISO 1940 G6.3 تا حدود ۱۸۰۰ دور در دقیقه).
- جهت نصب (افقی یا عمودی) در عملکرد محفظهٔ تأخیر تأثیر دارد.
- برای انتخاب مدل مناسب باید پارامترهای زیر را بررسی کنید:
- توان و سرعت موتور
- گشتاور محدودکنندهٔ مورد نیاز
- وجود یا عدم وجود محفظهٔ تأخیر
- دمای محیط و نوع روغن
- نیاز به حسگر یا فیوز حرارتی
همچنین باید کیفیت روغن، آب‌بندی‌ها و نگهداری دوره‌ای بررسی شود تا از نشتی یا گرم‌شدن بیش از حد جلوگیری شود.
سفارش و خرید کوپلینگ FLUDEX
شرکت تیوا انرژی شمس با تکیه بر تجربه گسترده در حوزه تامین کالا و مهندسی خرید و با استفاده از توان شرکای خارجی خود در کشورهای آلمان، ایتالیا، ترکیه ، مالزی ، چین و امارات آماده ارایه همکاری در زمینه مشاوره فنی و مهندسی خرید و تامین تجهیزات در صنایع کشور عزیزمان ایران می باشد
تیوا انرژی شمس ، تامین هوشمند برای صنعت آینده
