کوپلینگ صنعتی یکی از کلیدی‌ترین قطعات در سیستم‌های انتقال قدرت است که وظیفه اصلی آن اتصال دو شفت، انتقال گشتاور، جذب ارتعاشات و جبران ناهم‌محوری شفت‌ها است. هر صنعتی که در آن موتور، پمپ، گیربکس، کمپرسور یا هر تجهیز دوار وجود داشته باشد، به‌طور مستقیم به کوپلینگ وابسته است؛ بنابراین انتخاب درست آن، نقش مهمی در افزایش عمر تجهیزات، کاهش مصرف انرژی و جلوگیری از شکست مکانیکی دارد.
کوپلینگ (Coupling) قطعه‌ای مکانیکی است که میان دو شفت قرار می‌گیرد تا انتقال گشتاور را بدون لرزش و با کمترین تلفات انجام دهد. علاوه بر انتقال نیرو، کوپلینگ مزایای مهمی دارد:
به همین دلیل، کوپلینگ در صنایع مختلف مانند پتروشیمی، فولاد، معدن، آب و فاضلاب، غذایی، سیمان، کشاورزی، نیروگاه و… استفاده می‌شود.
کوپلینگ ها (COUPLING) برای اتصال شفت ها به یکدیگر جهت انتقال نیرو به کار می رود و انواع مختلفی دارند که شرکت تیوا انرژی شمس بر اساس نیاز و کارایی صنایع مختلف، کوپلینگ مناسب را به مشتریان ارائه می دهد.
از برندهای مطرح جهانی از قبیل FLENDER / SIEMENS , VOITH , WESTCAR , TSCHAN , RINGFEDER , KTR , TRANSFLUID , FALK , LOVEJOY , REXNORD
کوپلینگ‌ها از نظر ساختاری و کاربردی به دسته‌های مختلفی تقسیم می‌شوند:
کوپلینگ پینی یا کوپلینگ فلندر یکی از پرکاربردترین انواع کوپلینگ‌های صنعتی است که برای انتقال گشتاور بین دو شافت در شرایطی که نیاز به جذب ضربه، لرزش و ناهماهنگی شافت‌ها وجود دارد، استفاده می‌شود. این کوپلینگ از مجموعه‌ای پین و بوش تشکیل شده که مانند ضربه‌گیر عمل کرده و تنش‌های حاصل از بارهای ضربه‌ای، شوک‌های ناگهانی و عدم‌هم‌محوری را کاهش می‌دهد. کوپلینگ فلندر به دلیل ساختار ساده، عمر بالا، قابلیت سرویس آسان و قیمت مناسب، در صنایع فولاد، سیمان، پتروشیمی، پمپها، کمپرسورها و نوار نقاله‌ها کاربرد گسترده‌ای دارد. این کوپلینگ انتخابی ایده‌آل برای ماشین‌آلاتی است که نیاز به انتقال توان پایدار و مقاوم در شرایط کاری سخت دارند.
مزایا:
کاربرد: پمپها، فن‌ها، گیربکس‌ها، کمپرسورها
برندهای برتر: Flender، Siemens، Jaure، KTR
کوپلینگ لاستیکی نوعی کوپلینگ انعطاف‌پذیر است که با استفاده از المنت‌های لاستیکی، لرزش‌ها، ضربه‌ها و ناهماهنگی‌های جزئی بین دو شافت را به‌طور مؤثر جذب می‌کند. این کوپلینگ به دلیل عملکرد نرم، کاهش نویز، محافظت از تجهیزات و جلوگیری از انتقال شوک‌های ناگهانی، در پمپها، فن‌ها، کمپرسورها، الکتروموتورها و بسیاری از ماشین‌آلات صنعتی استفاده می‌شود. ساختار ساده، نصب آسان، قیمت مناسب و نگهداری کم‌هزینه، کوپلینگ لاستیکی را به یکی از بهترین گزینه‌ها برای کاربردهای عمومی و سیستم‌هایی که نیاز به کارکرد روان و بدون ارتعاش دارند تبدیل کرده است.
مزایا:
کاربرد: تجهیزات سبک تا نیمه صنعتی، پمپها، الکتروموتورها
برندهای معتبر: KTR، Ringfeder، Tschan، Flender ELPEX
کوپلینگ دنده‌ای یکی از قدرتمندترین و مقاوم‌ترین انواع کوپلینگ‌های صنعتی است که برای انتقال گشتاورهای بسیار بالا در سرعت‌های مختلف به‌کار می‌رود. این کوپلینگ از دو توپی دنده‌دار و یک غلاف یا بوش میانی تشکیل شده که به‌واسطه درگیری دقیق دندانه‌ها، امکان انتقال توان بالا و جبران ناهماهنگی‌های زاویه‌ای، شعاعی و محوری را فراهم می‌کند. کوپلینگ دنده‌ای به دلیل استحکام زیاد، قابلیت تحمل بار سنگین، طول عمر بالا و عملکرد مطمئن، در صنایع سنگین مانند فولاد، سیمان، معدن، نیروگاه‌ها، پمپ‌های توان بالا و تجهیزات دورانی با بار شوکی مورد استفاده قرار می‌گیرد. این کوپلینگ انتخابی ایده‌آل برای محیط‌های سخت و سیستم‌هایی است که نیاز به انتقال گشتاور پایدار و بسیار قوی دارند.
مزایا:
کاربرد: صنایع فولاد، معدن، سنگین، کمپرسورهای صنعتی
برندهای برتر: Falk، Flender ZAPEX، Rexnord، Esco

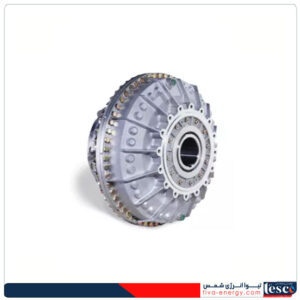

کوپلینگ هیدرودینامیکی یا کوپلینگ مایع نوعی کوپلینگ انتقال توان بدون تماس مکانیکی مستقیم است که با استفاده از گردش روغن یا سیال بین پمپ و توربین داخلی، گشتاور را به‌صورت نرم و تدریجی منتقل می‌کند. این ساختار باعث می‌شود راه‌اندازی موتور بدون شوک، کاهش شدید لرزش و جلوگیری از فشار ناگهانی بر شافت و گیربکس انجام شود. کوپلینگ مایع به‌ویژه در کاربردهایی که نیاز به استارت نرم، حفاظت از تجهیزات، کنترل دقیق سرعت و جلوگیری از اضافه‌بار دارند، استفاده می‌شود. صنایع سنگین مانند فولاد، معدن، نوار نقاله‌های بزرگ، پمپ‌های توان بالا و ماشین‌آلاتی که تحت بارهای متغیر کار می‌کنند، از اصلی‌ترین مصرف‌کنندگان این نوع کوپلینگ هستند. این کوپلینگ به دلیل عملکرد روان، عمر طولانی و کاهش هزینه‌های نگهداری، یکی از بهترین گزینه‌ها برای سیستم‌های صنعتی حساس و پرقدرت به شمار می‌رود.
مزایا:
کاربرد: نوار نقاله، پمپ‌های بزرگ، سنگ‌شکن‌ها، فن‌های صنعتی
برندهای معروف: Voith، Flender FLUDEX، Transfluid
کوپلینگ فنری نوعی کوپلینگ مقاوم و انعطاف‌پذیر است که از یک شبکه فنری فلزی میان دو هاب تشکیل شده و با جذب انرژی ضربه‌ای، لرزش‌ها و شوک‌های ناشی از تغییرات بار را به‌طور مؤثر کاهش می‌دهد. این طراحی باعث می‌شود انتقال گشتاور به‌صورت یکنواخت و بدون تنش انجام شود و در عین حال ناهماهنگی‌های زاویه‌ای و شعاعی بین شافت‌ها نیز تا حد زیادی جبران گردد. کوپلینگ فنری به دلیل استحکام بالا، طول عمر مناسب، عملکرد نرم و قابلیت تحمل بارهای دینامیکی، در صنایع سنگین مانند فولاد، سیمان، پتروشیمی، کمپرسورها، نوار نقاله‌ها و پمپ‌های بزرگ به‌طور گسترده کاربرد دارد. این کوپلینگ انتخابی ایده‌آل برای ماشین‌آلاتی است که نیاز به انتقال توان پایدار در شرایط کاری سخت و متغیر دارند.
مزایا:
کاربرد: صنایع سنگین، پمپها و کمپرسورها
برندهای برتر: Falk Steelflex، Bibby، Lovejoy
کوپلینگ دیسکی نوعی کوپلینگ دقیق و بدون لقی است که با استفاده از صفحات نازک و انعطاف‌پذیر فلزی (دیسک‌ها) گشتاور را به‌صورت کاملاً مستقیم و بدون نیاز به قطعات الاستیک منتقل می‌کند. انعطاف صفحات باعث می‌شود این کوپلینگ بتواند ناهماهنگی‌های زاویه‌ای و محوری را بدون ایجاد لقی و با حفظ دقت انتقال نیرو جبران کند. کوپلینگ دیسکی به دلیل عدم نیاز به روانکاری، وزن کم، سرعت‌پذیری بالا، دقت فوق‌العاده و مقاومت در برابر حرارت و خوردگی در تجهیزات حساس مانند توربین‌ها، پمپ‌های دقیق، کمپرسورها، ژنراتورها و ماشین‌آلات CNC کاربرد گسترده‌ای دارد. این کوپلینگ بهترین انتخاب برای سیستم‌هایی است که نیازمند عملکرد بسیار دقیق، پایدار و بدون نگهداری مداوم هستند.
این مدل از صفحات فلزی (دیسک) تشکیل شده و بدون لقی (Zero Backlash) است. دقت بالایی دارد.
مزایا:
کاربرد: تجهیزات دقیق، پمپ‌های سرعت‌بالا، توربین‌ها
برندهای برتر: R+W، Flender ARPEX، KTR RIGIFLEX
کوپلینگ بلبری (Bellows Coupling) نوعی کوپلینگ دقیق و انعطاف‌پذیر است که با استفاده از یک بخش فلزی چین‌دار (بلبوز) امکان انتقال گشتاور را با دقت بسیار بالا و بدون لقی فراهم می‌کند. این ساختار چین‌دار اجازه می‌دهد کوپلینگ ناهماهنگی‌های محوری، زاویه‌ای و شعاعی را به‌صورت کنترل‌شده جبران کند، بدون اینکه در دقت سیستم اختلال ایجاد شود. کوپلینگ بلبری به دلیل سختی پیچشی بالا، وزن سبک، عدم نیاز به روانکاری و توانایی کار در سرعت‌های زیاد در کاربردهای فوق‌دقیق مانند سرووموتورها، اسپیندل‌ها، تجهیزات اندازه‌گیری، رباتیک و ماشین‌آلات CNC استفاده می‌شود. این کوپلینگ بهترین انتخاب برای سیستم‌هایی است که به انتقال توان دقیق، پاسخ‌دهی سریع و عملکرد بدون ارتعاش نیاز دارند.
مزایا:
کاربرد: CNC، رباتیک، اتوماسیون
برندهای مناسب: R+W، KTR SIPEX، Mayr
در ادامه معتبرترین برندهای کوپلینگ صنعتی را معرفی می‌کنیم:
برای انتخاب بهترین کوپلینگ به موارد زیر توجه کنید:
