پمپ پروانه آویخته + 0 تا 100
پمپ پروانه آویخته نوعی پمپ سانتریفیوژ است که در آن پروانه در انتهای شفتی نصب می‌شود که تنها از یک طرف توسط یاتاقان‌ها پشتیبانی می‌شود. این طراحی خاص باعث می‌شود که تعمیر و نگهداری پمپ ساده‌تر شده و بهره‌وری عملیاتی افزایش یابد. این پمپ‌ها به‌طور گسترده در صنایعی مانند فرآوری شیمیایی و تصفیه آب مورد استفاده قرار می‌گیرند.
پمپ پروانه آویخته چیست؟
پمپ پروانه آویخته (Overhung Impeller Pump) نوعی پمپ سانتریفیوژ است که در آن، پروانه تنها از یک طرف به شفت متصل است (بر خلاف پمپ‌های بین‌بلبرینگی). به دلیل همین طراحی، تعمیر و نگهداری آن آسان‌تر و فضای نصب کمتری نیاز دارد.
استاندارد API 610، که توسط مؤسسه نفت آمریکا (American Petroleum Institute) تدوین شده است، به‌عنوان مرجع اصلی در طراحی و انتخاب پمپ‌های سانتریفیوژ در صنایع نفت، گاز و پتروشیمی شناخته می‌شود. این استاندارد پمپ‌ها را به سه گروه اصلی تقسیم می‌کند: پمپ‌های آویخته (OH)، پمپ‌های بین‌بلبرینگی (BB) و پمپ‌های عمودی معلق (VS) .
انواع پیکربندی‌های پمپ‌های آویخته
- OH1: پمپ‌های افقی، تک‌مرحله‌ای، با نصب پایه‌ای و کوپلینگ انعطاف‌پذیر. مناسب برای انتقال آب تولیدی، بازیابی MEG و تغذیه دیگ بخار.
- OH2: پمپ‌های افقی، تک‌مرحله‌ای، با نصب مرکزی و کوپلینگ انعطاف‌پذیر. کاربرد در پمپاژ آمین، پمپ‌های تقویتی و انتقال سوخت.
- OH3: پمپ‌های عمودی، تک‌مرحله‌ای، با نصب درون‌خطی و کوپلینگ انعطاف‌پذیر. مناسب برای درام‌های گازی، آب شور و آب دریا.
نمونه پمپ های آویخته در دسته خرید پمپ فرآیندی وارداتی توسط تیوا انرژی شمس
اجزاء و قطعات پمپ پروانه آویخته و کاربرد هر کدام
| نام قطعه | کاربرد اصلی |
| پروانه (Impeller) | تبدیل انرژی مکانیکی به انرژی جنبشی در سیال (عامل اصلی پمپاژ) |
| شفت (Shaft) | انتقال نیروی موتور به پروانه |
| یاتاقان (Bearing) | کاهش اصطکاک شفت و حفظ تعادل آن در هنگام چرخش |
| پوسته (Casing) | نگهدارنده سیال، حفظ فشار و جلوگیری از نشتی |
| آب‌بند مکانیکی (Mechanical Seal) | جلوگیری از نشت سیال به بیرون از محل اتصال شفت و پوسته |
| کوپلینگ (Coupling) | اتصال بین الکتروموتور و شفت پمپ برای انتقال توان |
| پایه یا فریم پمپ (Pump Frame/Base) | نگهدارنده کل پمپ و پایه نصب آن روی فونداسیون یا زمین |
| فلنچ‌های ورودی و خروجی | اتصال پمپ به لوله‌کشی سیستم جهت ورود و خروج سیال |
| درپوش یا هد پمپ (Cover/Head) | دسترسی به پروانه برای تعمیر و بازبینی بدون باز کردن کل پوسته |
| بوش شفت (Shaft Sleeve) | محافظ شفت در برابر سایش و خوردگی ناشی از سیال |
| اورینگ‌ها و واشرها (Seals & Gaskets) | جلوگیری از نشت داخلی بین قطعات مختلف و آب‌بندی کامل |

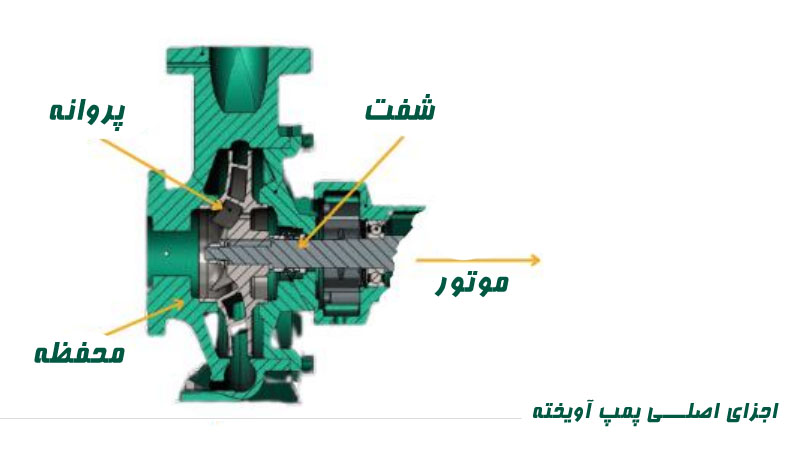

اجزای اصلی و عملکرد آن ها
- پروانه (Impeller): مرکز اصلی پمپ است که انرژی مکانیکی را به سیال منتقل می‌کند.
- محفظه (Casing): سیال را هدایت کرده و فشار را حفظ می‌کند. طراحی قسمت «گلوگاه» محفظه برای دستیابی به نقطه بهترین راندمان (BEP) اهمیت دارد.
- آب‌بند مکانیکی (Mechanical Seal): از نشت سیال جلوگیری می‌کند.
- یاتاقان‌ها (Bearings): شفت و پروانه را پشتیبانی می‌کنند.
در پمپ‌های پروانه آویخته، چون پروانه از یک طرف به شفت متصل است و سمت دیگر آن آزاد است، نیروهای شعاعی و محوری روی شفت به‌خوبی باید مدیریت شود، در نتیجه یاتاقان‌ها و سیل‌ها نقش بسیار کلیدی‌تری نسبت به سایر پمپ‌ها دارند.
کاربردهای پمپ پروانه آویخته
- ایستگاه‌های پمپاژ آب شهری و روستایی
- سیستم‌های آبیاری کشاورزی
- انتقال فاضلاب خام یا تصفیه‌شده
- صنایع شیمیایی و پتروشیمی
- کارخانه‌های تولید مواد غذایی و نوشیدنی
- انتقال سیالات با ویسکوزیته پایین تا متوسط
مزایای پمپ پروانه آویخته
- طراحی ساده و فشرده
- دسترسی آسان به پروانه و مکانیکال سیل
- هزینه تعمیرات و نگهداری پایین‌تر
- نصب راحت‌تر در فضاهای محدود
- کارکرد در شرایط دبی بالا و هد متوسط
معایب پمپ پروانه آویخته
- در برخی مدل‌ها، تحمل بار شعاعی بالا ممکن نیست
- مناسب سیالات با ذرات جامد درشت یا ساینده زیاد نیست
- در مقایسه با پمپ‌های دو مکشه، راندمان پایین‌تری دارد
انواع پمپ‌های پروانه آویخته بر اساس نوع کوپلینگ
- کوپلینگ انعطاف‌پذیر (Flexibly Coupled):
- پمپ و موتور توسط یک کوپلینگ انعطاف‌پذیر به هم متصل می‌شوند که امکان میزان کمی از ناهماهنگی را فراهم می‌کند.
- یاتاقان‌های داخلی پمپ تمامی بارهای هیدرولیکی را جذب می‌کنند.
- مناسب برای کاربردهای صنعتی با نیاز به اطمینان بالا.
- کوپلینگ صلب (Rigidly Coupled):
- پمپ و موتور توسط یک کوپلینگ صلب به هم متصل می‌شوند که نیاز به تراز دقیق دارد.
- یاتاقان‌های موتور تمامی بارهای محوری و شعاعی پمپ را جذب می‌کنند.
- مناسب برای کاربردهایی با گشتاور بالا و فضای محدود.
- کوپلینگ مستقیم (Close Coupled):
- پمپ و موتور به‌صورت یک واحد یکپارچه هستند و پروانه مستقیماً روی شفت موتور نصب می‌شود.
- طراحی فشرده و مقرون‌به‌صرفه.
- مناسب برای کاربردهای سبک و نیاز به نگهداری کم.(1)
مقایسه پمپ پروانه آویزان با سایر پمپ‌های سانتریفیوژ
| ویژگی‌ها | پمپ پروانه آویخته | پمپ بین بلبرینگی (Split Case) | پمپ طبقاتی عمودی |
| محل نصب پروانه | یک طرف شفت | دو طرف شفت | چند طبقه، عمودی |
| هزینه نگهداری | پایین | متوسط تا بالا | بالا |
| راندمان در دبی بالا | متوسط | بسیار خوب | خوب |
| فضای نصب | کم | زیاد | کم |
| توان تحمل فشار/هد بالا | محدود | بالا | بسیار بالا |
بهترین برندهای پمپ پروانه آویخته
- KSB (آلمان) – با کیفیت بالا و عملکرد صنعتی
- Lowara (ایتالیا) – مناسب برای کاربردهای آبرسانی
- Grundfos (دانمارک) – دارای مدلهای آویخته و جمع‌وجور
- پمپیران (ایران) – تولید مدلهای باکیفیت متناسب با نیاز داخلی
- نوید موتور – برند داخلی با قیمت مناسب و خدمات پس از فروش گسترده
در جدول زیر معروف ترین مدلهای هر برند را به همراه توضیحات خلاصه و کاربردی برای آنها آورده ایم:
| برند | مدلهای معروف | توضیحات کاربردی |
| KSB (آلمان) | – Etanorm – Movitec BWE – MegaCPK | انتقال آب، فاضلاب، سیالات شیمیایی و گرمایی |
| Lowara (ایتالیا) | – SH Series – SV Series – CO Series | سیستم‌های تهویه، بوسترپمپ، آب تمیز و فاضلاب سبک |
| Grundfos (دانمارک) | – NB/NBG Series – TP Series – CR Series | تاسیسات ساختمانی، صنایع غذایی، پمپ‌خانه‌های مرکزی |
| پمپیران (ایران) | – ETA – CN – CP | مناسب برای انتقال آب خام، کشاورزی، فاضلاب، صنعتی |
| نوید موتور (ایران) | – CN Series – CK Series – NML | مناسب آبرسانی شهری، صنعتی و تصفیه‌خانه‌ها |
- مدل Etanorm از KSB یکی از پرفروش‌ترین پمپ‌های آویخته جهان است.
- سری NB از گراندفوس به خاطر مصرف انرژی بهینه در تاسیسات محبوب است.
- پمپ ETA پمپیران تقریباً مشابه KSB Etanorm طراحی شده و در ایران بسیار پرکاربرد است.
- Lowara SV و SH برای سیالات تمیز با راندمان بالا طراحی شده‌اند.
- مدلهای نوید موتور در پروژه‌های دولتی و صنعتی داخلی زیاد استفاده می‌شوند.
نکات طراحی و عملکرد
- طراحی مکش انتهایی (End-Suction): در این طراحی، سیال به‌صورت مستقیم و بدون انحراف وارد پروانه می‌شود که راندمان را افزایش می‌دهد.
- نسبت L³/D⁴: این نسبت برای ارزیابی سختی روتور استفاده می‌شود. کاهش این نسبت به معنای افزایش مقاومت در برابر انحرافات است.(2)
جمع‌بندی نهایی
پمپ‌های پروانه آویخته گزینه‌ای مناسب برای کاربردهایی با دبی بالا و نیاز به تعمیرات ساده هستند. اما در سیستم‌های سنگین یا دارای ذرات معلق زیاد، استفاده از مدلهای مقاوم‌تر مانند پمپ‌های دو مکشه یا طبقاتی توصیه می‌شود.
